Grundfos Hydro Solo-E CRE 10-5 HQQE Инверторна бустер система

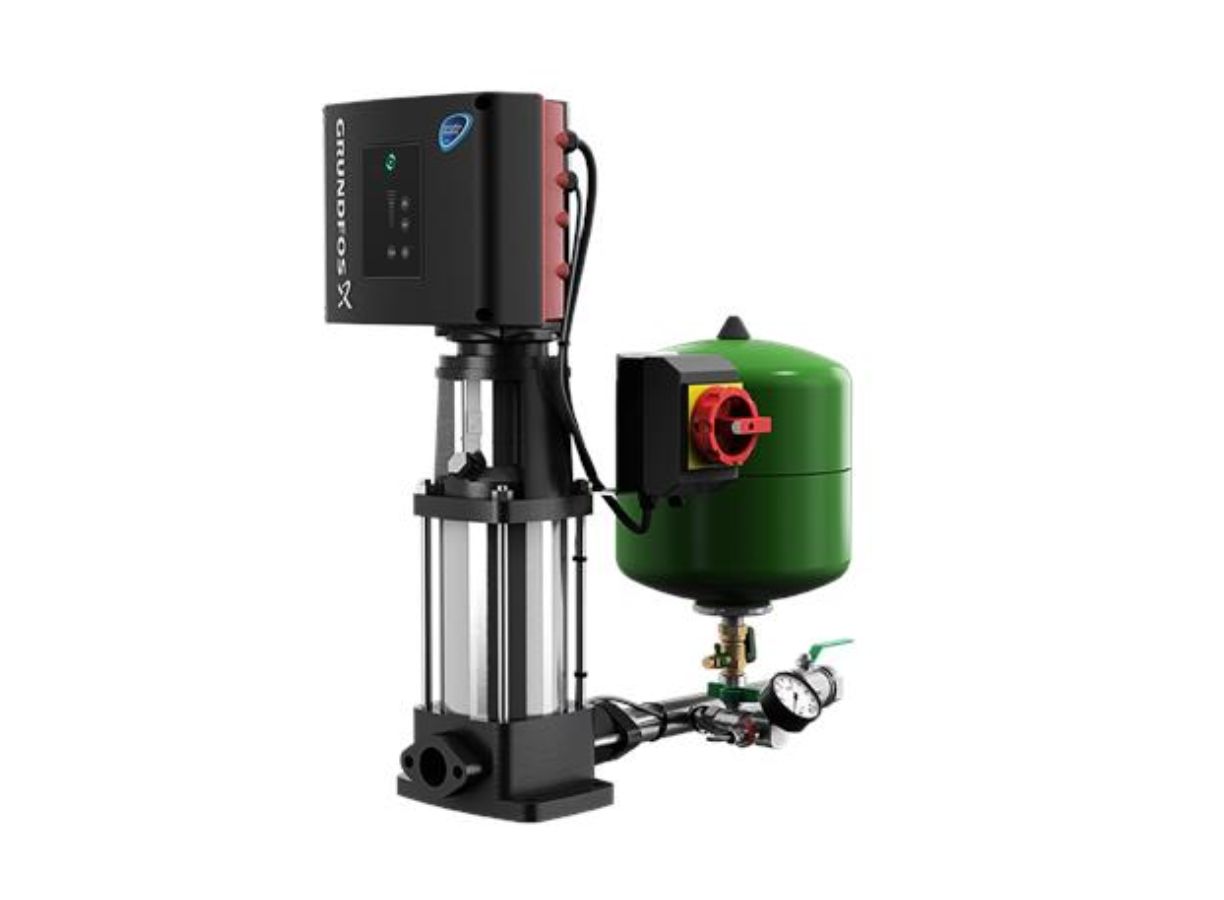

Висок клас помпена система, състояща се една помпа с регулируема скорост (тип Grundfos CRE), оборудвана със спирателен кран, възвратен клапан, нагнетателна тръба, трансмитер за налягане, манометър, мембранен съд и главен мрежов ключ. Системата за повишаване на налягане е фабрично конфигурирана и тествана да работи, поддържайки постоянно налягане.
Помпата е окомплектована с трифазен мотор с IEC фланец, с честотен преобразувател и вграден в клемната кутия PI контролер. Не се изисква допълнителна моторна защита, тъй като и моторът, и електрониката са защитени чрез вградената защита от претоварване и прегряване. Контролният панел дава възможност задаването на необходимата работна точка, както и задаване на помпата да работи на МИН, МАКС или СТОП. Grundfos Eye индикаторът на контролния панел осигурява визуална индикация за състоянието на помпата: Контролният панел има
„Включено захранване“: Моторът работи (въртящи се зелени светлини) или не работи (постоянни зелени светлини)
„Предупреждение“: Моторът все още работи (въртящи се жълти светлини) или е спрял (постоянни жълти светлини)
„Аларма“: Моторът е спрял (мигащи червени светлини).
Комуникацията с помпата е възможна чрез аксесоара Grundfos GO Remote. Дистанционното управление позволява допълнителни настройки, както и отчитане на някои параметри като „Действителна стойност“, „Скорост“, „Входяща мощност“ и обща „Консумирана мощност“. В клемната кутия има няколко входа и изхода, позволяващи моторът да се използва при усъвършенствани приложения, при които са необходими множество входове и изходи:
Два специализирани цифрови входа
Три аналогови входа, 0(4)-20 mA, 0-5 V, 0-10 V, 0.5 – 3.5 V
5 V захранващо напрежение за потенциометър и сензор
Един аналогов изход, 0-10 V, 0(4)-20 mA
Два конфигурируеми цифрови входа или изходи с отворен колектор
Два Pt100/Pt1000 входа
Вход за LiqTec, сензор за защита от работа на сухо
Вход и изход за Grundfos Digital Sensor
24 V захранващо напрежение за сензори
Два изхода за сигнални релета (безпотенциални контакти)
GENIbus връзка
Интерфейс за Grundfos CIM fieldbus модул.
Приложение: битово и обществено – къщи, жилищни сгради, малки хотели, къмпинги, затворени жилищни комплекси, индустриални обекти, поливни системи, процеси и др.
Номинален дебит: 12.1 m³/h
Номинален напор: 58.5 m = 5.85 bar
Максимален напор: 7.3 bar
Максимален дебит: 15600 л/час
Брой на работните колела: 5
Уплътнител на вала: механичен, тип HQQE
Одобрения и маркировки: CE
Материали: помпен корпус: чугун – БДС EN 1561 EN-GJL-200 ASTM A48-25B; работни колела: легирана стомана DIN W.-Nr. 1.4301, AISI 304; гумени детайли: EPDM
Максимална околна температура: 50 °C
Помпен вход (вътрешна резба): Rp 1.1/2″
Изход на помпата (вътрешна резба): Rp 1.1/2″
Диапазон на температурата на течността: 0 °C ÷ 60 °C
Максимална токова консумация: 5.8 ÷ 4.8 A
Номинална мощност на вала на двигателя: 3 kW
Основна честота: 50/60 Hz
Номинално напрежение: 3 x 380-500 V
Макс. системно налягане на системата (входящо налягане плюс налягане на помпата): 10 bar
Клас на защита от външни въздействия (съгласно IEC 34-5): IP 55
Изолационен клас (IEC 85): F
Скорост (oбороти) на помпата: 360 ÷ 4000 об/min
Обем на мембранния разширителен съд: 33 л
Нето тегло: 61.1 kg

Гаранционен срок: 24 месеца
